Setting New Standards

Low Cost Directional Couplers

Frequency Range: 0.20 to 18 GHz, Octave Bands
Nominal Impedance: 50 ohms
Connectors: SMA-Female
Standard Coupling Values: 6,10,20,30 dB(Specify When Ordering)
Nominal Coupling: ± 0.5 dB
Frequency Sensitivity: ± 0.75 dB for 6 dB, ± 1.0 dB for 10 to 30 dB
Maximum Power: 100WCW
Temperature Range: -55 to +85° C.
Construction: Stripline


P/N
(1)
Frequency
Range
(GHz)
(2)
Coupling
(dB)
Freq.
Sensitivity
(db)
Insertion
Loss
Above Coupling
Loss (dB)
Directivity
(dB Min.)
Max.
Input/Out
VSWR
Max/
Avg.
Power
(watt Max.)
CPL-0510-60.5-16 ± 1.50
± 0.750.20201.250
CPL-0510-100.5-110 ± 1.75± 0.750.20201.250
CPL-0510-200.5-120 ± 1.75± 0.750.20201.250
CPL-0510-300.5-130 ± 1.75± 0.750.20201.250
CPL-1020-61-26 ± 1.50± 0.750.20201.1550
CPL-1020-101-210 ± 1.75± 0.750.20201.150
CPL-1020-20
1-220 ± 1.75
± 0.750.20201.150
CPL-1020-301-230 ± 1.75± 0.750.20201.150
CPL-2652-62.6-5.26 ± 1.50± 0.750.25
171.3550
CPL-2652-10
2.6-5.210 ± 1.75± 0.750.25171.3550
CPL-2652-202.6-5.220 ± 1.75± 0.750.25171.3550
CPL-2652-302.6-5.230 ± 1.75± 0.750.25171.3550
CPL-2040-62-46 ± 1.50± 0.75
0.25181.250
CPL-2040-10
2-410 ± 1.75± 0.750.25181.250
CPL-2040-202-420 ± 1.75± 0.750.20181.250
CPL-2040-302-430 ± 1.75± 0.750.20151.250
CPL-4080-64-86 ± 1.50± 0.75
0.35171.450
CPL-4080-104-810 ± 1.75
± 0.750.35171.450
CPL-4080-204-820 ± 1.75± 0.750.35171.450
CPL-4080-304-830 ± 1.75± 0.750.35171.450
CPL-7012-67-126 ± 1.50± 0.50
0.35151.4550
CPL-7012-107-1210 ± 1.50
± 0.500.35151.4550
CPL-7012-207-1220 ± 1.50± 0.500.35151.4550
CPL-7012-307-1230 ± 1.50± 0.500.35151.4550
CPL-7516-67.5-166 ± 1.50± 0.75
0.60111.550
CPL-7516-10
7.5-1610 ± 1.75± 0.750.60111.550
CPL-7516-20
7.5-1620 ± 1.75± 0.750.60141.550
CPL-7516-307.5-1630 ± 1.75± 0.750.60141.550
CPL-1218-612-186 ± 1.50± 0.500.75101.550
CPL-1218-1012-1810 ± 1.75
± 0.500.75101.550
CPL-1218-20
12-1820 ± 1.75± 0.500.75101.550
CPL-1218-3012-1830 ± 1.75± 0.500.75101.550

acrobat      CPL Series

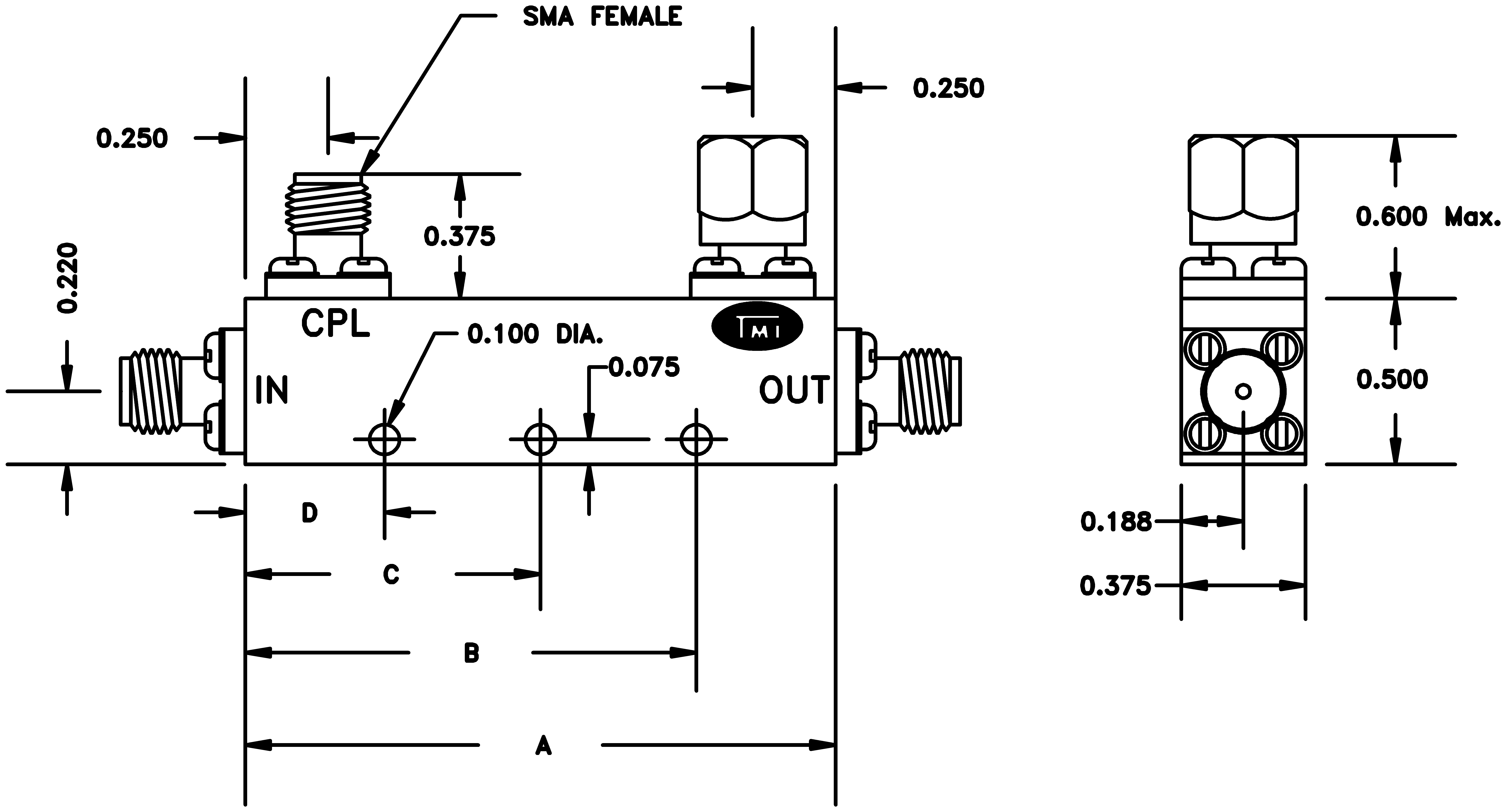

OUTLINEFreq.
Range.
GHz
ABCD
10.5-13.2502.25-1.00
21-22.2501.50-0.75
34-181.250-0.625-
